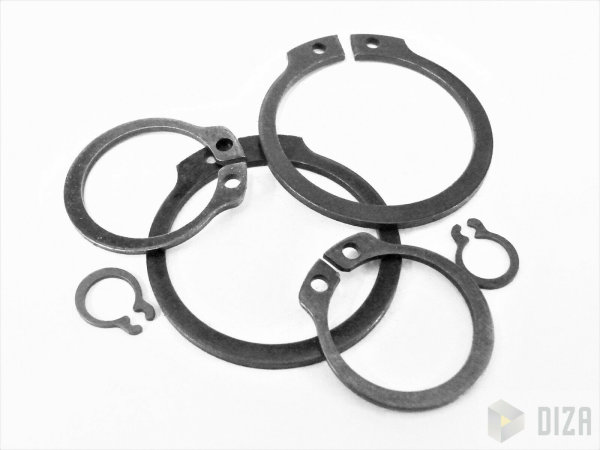

Sicherungsring DIN 471 für Wellen Stahl Seegerring von 3 - 100 Seegering 10 42x1,75

Sicherungsring DIN 471 für Wellen Stahl Seegerring von 3 - 100 Seegering 10 42x1,75

Artikelnummer: wi_112554231918_65_1
GTIN: Nicht zutreffend
HAN: DZ-27829
Kategorie: Sicherungsscheiben / Sicherungsringe
Hersteller: DIZA

Größe
Stückzahl

11,09 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 0 Werktage (DE - Ausland abweichend)

Beschreibung

DIN 471

Sicherungsring für Wellen

in Stahl

Sicherungsringe richtig auswählen:

Die Durchmesserangabe im Angebot bezieht sich nach DIN auf Wellen Ø oder Bohrung Ø:

DIN471 auf den Wellendurchmesser d1

DIN472 auf den Bohrungsdurchmesser d1

Um den richtigen Sicherungsring auszuwählen, messen Sie entsprechend der Abbildung immer den Wellen- bzw. Bohrungsdurchmesser d1.

		Abmessungen in mm
D1	H	D3	A	B	D5	D2
3	0,4	2,7	1,9	0,8	1	2,8
4	0,4	3,7	2,2	0,9	1	3,8
5	0,6	4,7	2,5	1,1	1	4,8
6	0,7	5,6	2,7	1,3	1,2	5,7
7	0,8	6,5	3,1	1,4	1,2	6,7
8	0,8	7,4	3,2	1,5	1,2	7,6
9	1	8,4	3,3	1,7	1,2	8,6
10	1	9,3	3,3	1,8	1,5	9,6
11	1	10,2	3,3	1,8	1,5	10,5
12	1	11	3,3	1,8	1,7	11,5
13	1	11,9	3,4	2	1,7	12,4
14	1	12,9	3,5	2,1	1,7	13,4
15	1	13,8	3,6	2,2	1,7	14,3
16	1	14,7	3,7	2,2	1,7	15,2
17	1	15,7	3,8	2,3	1,7	16,2
18	1,2	16,5	3,9	2,4	2	17
19	1,2	17,5	3,9	2,5	2	18
20	1,2	18,5	4	2,6	2	19
21	1,2	19,5	4,1	2,7	2	20
22	1,2	20,5	4,2	2,8	2	21
24	1,2	22,2	4,4	3	2	22,9
25	1,2	23,2	4,4	3	2	23,9
26	1,2	24,2	4,5	3,1	2	24,9
28	1,5	25,9	4,7	3,2	2	26,6
29	1,5	26,9	7,8	3,4	2	27,6
30	1,5	27,9	5	3,5	2	28,6
32	1,5	29,6	5,2	3,6	2,5	30,3
34	1,5	31,5	5,4	3,8	2,5	32,3
35	1,5	32,2	5,6	3,9	2,5	33
36	1,75	33,2	5,6	4	2,5	34
38	1,75	35,2	5,8	4,2	2,5	36
40	1,75	36,5	6	4,4	2,5	37,5
42	1,75	38,5	6,5	4,5	2,5	39,5
45	1,75	41,5	6,7	4,7	2,5	42,5
48	2	44,5	6,9	5	2,5	45,5
50	2	45,8	6,9	5,1	2,5	47
52	2	47,8	7	5,2	2,5	49
55	2	50,8	7,2	5,4	2,5	52
56	2	51,8	7,3	5,5	2,5	53
58	2	53,8	7,3	5,6	2,5	55
60	2	55,8	7,4	5,8	2,5	57
62	2	57,8	7,5	6	2,5	59
63	2	58,8	7,6	6,2	2,5	60
65	2,5	60,8	7,8	6,3	3	62
68	2,5	63,5	8	6,2	3	65
70	2,5	65,5	8,1	6,6	3	67
72	2,5	67,5	8,2	6,8	3	69
75	2,5	70,5	8,4	7	3	72
78	2,5	73,5	8,6	7,3	3	75
80	2,5	74,5	8,6	7,4	3	76,5
82	2,5	76,5	8,7	7,6	3	78,5
85	3	79,5	8,7	7,8	3,5	81,5
88	3	82,5	8,8	8	3,5	84,5
90	3	84,5	8,8	8,2	3,5	86,5
95	3	89,5	9,4	8,6	3,5	91,5
100	3	94,5	9,6	9	3,5	96,5
